《杰发微课堂》上线啦！今天是开讲第一课：杰发科技首款功能安全MCU芯片AC7840x已顺利量产，客户端对电机应用需求强烈，因此杰发科技为电机客户设计了通用的AC7840x电机板，并提供多种配套通用电机算法和完整解决方案。

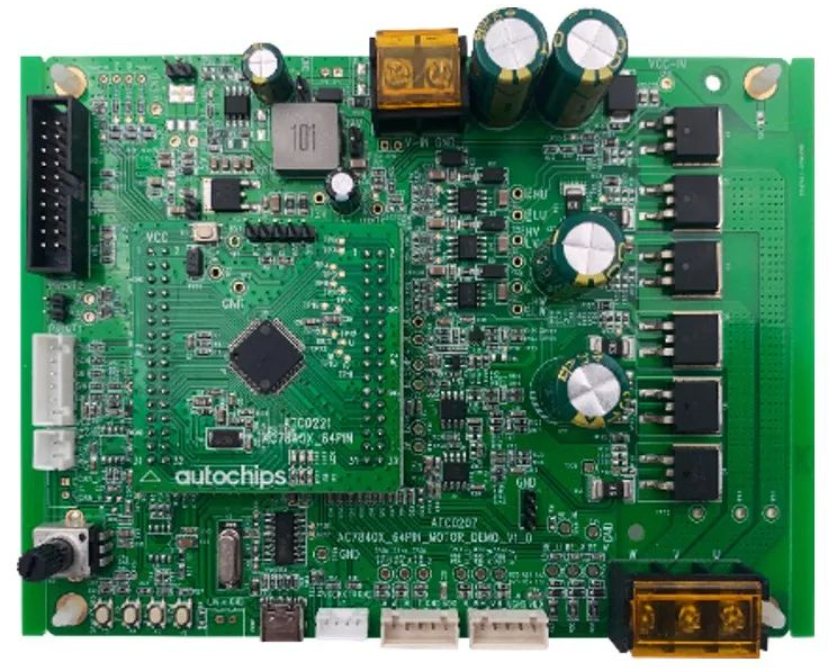

AC7840x单电机开发板

日前，基于AC7840x定点及浮点的无感FOC空调压缩机方案也已完成开发和调试，可交付客户直接使用，支持滑模、磁链、模型参考自适应等观测器算法并可正常运行。

AC7840x空调压缩机案例介绍

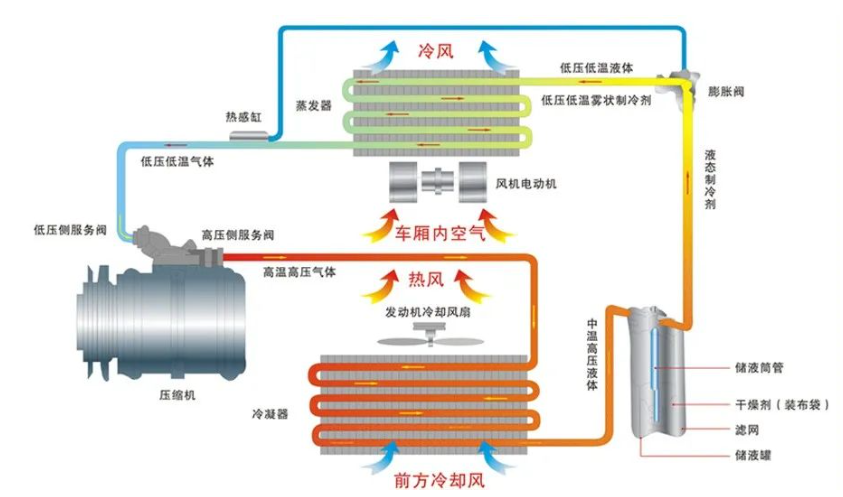

车载空调系统是汽车最常用的电机应用之一，主要包括压缩机、冷凝器、蒸发器、膨胀阀、干燥储液器、管路等部分，如下图所示：

压缩机方案组成与工作原理

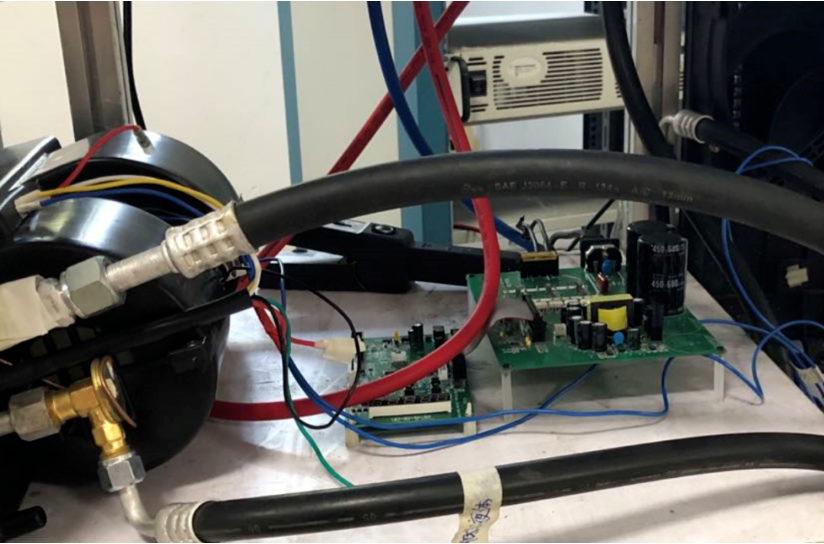

压缩机方案联调实物图

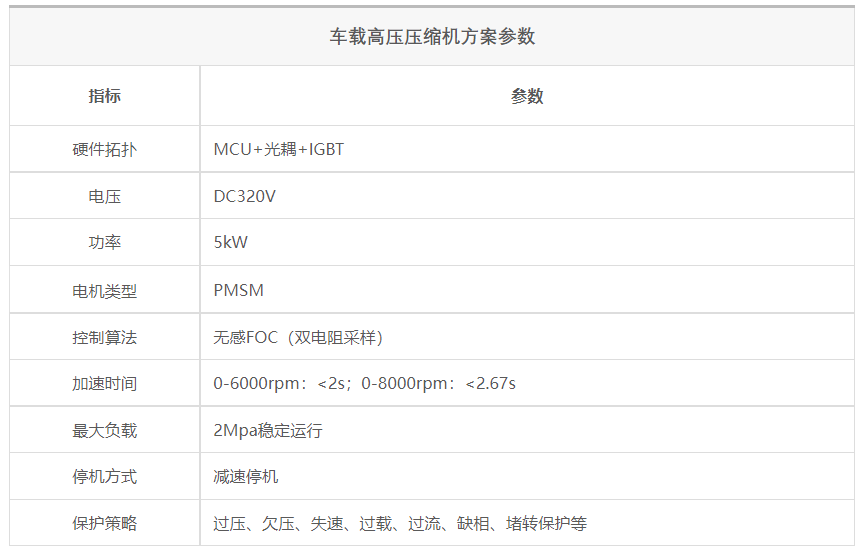

基于AC7840x的车载压缩机应用方案实例及相关参数如下图：

压缩机方案算法实现

杰发科技的算法Lib支持运行三种无传感观测器算法，包括滑模观测器、磁链观测器和模型参考自适应。其中，滑模观测器算法鲁棒性强，对电机参数不敏感；磁链观测器算法易于实现，调节参数少；模型参考自适应算法低速带载能力强，但受电机参数影响较大。

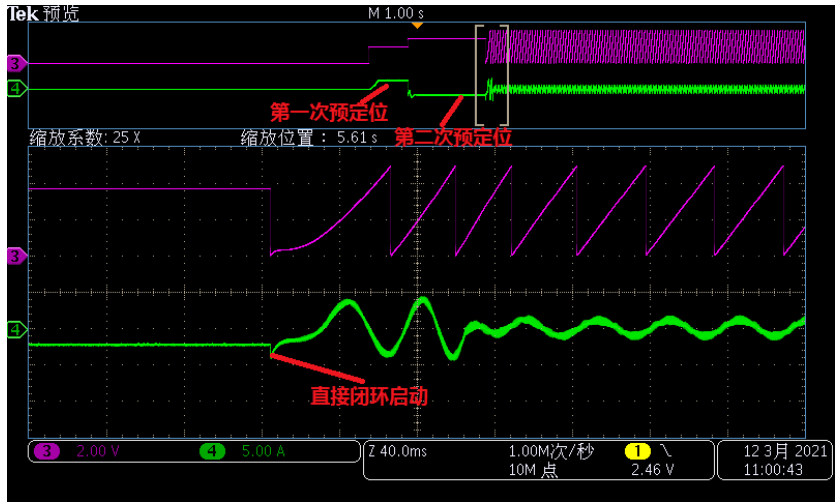

为保证压缩机快速启动功能需求，采用预定位后直接启动方式调试效果如下图所示：

预定位+直接启动效果图

空调压缩机关键应用

车载空调压缩机方案关键应用包括关键技术和完善的保护策略两个方面。压缩机关键技术主要有快速启动，启动闭环平顺，快速环路响应和运行可靠性。AC7840x车载压缩机关键技术优势如下：

1. 支持预定位后直接闭环启动，保证强带载启动能力同时，提升了启动速度。

   2. 采用角度逼近法和平滑电流过渡方式，确保开环切闭环平顺性和成功率。

支持丰富的无传感观测器算法方案，启动加速至8000rpm仅耗时2.67s，并实现100%启动成功率，可稳定在2Mpa压差运行。

另外，基于AC7840x的车载压缩机应用方案，拥有完善的电机运行保护策略，可提供压缩机工作中常见的过流、过欠压、堵转、失速、缺相、限功率等保护功能，从软件层面提升压缩机方案运行的安全可靠性。

车载空调压缩机方案是AC7840x系列应用方案之一，杰发科技将持续挖掘公司全系列MCU芯片的应用场景，欢迎继续关注。
