AC781x 高可靠性车规级32位MCU 产品概况 规格框图 开发板 典型应用

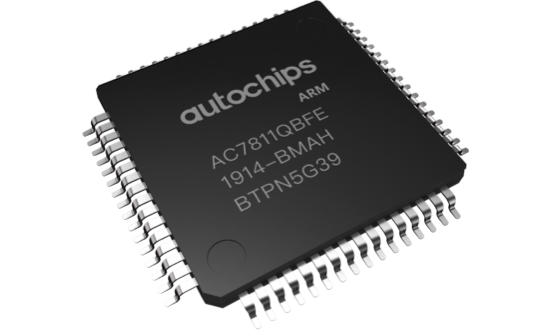

AC781x
高可靠性车规级32位MCU
AC781x是基于ARM Cortex-M3内核的车规级MCU,拥有256KB Flash,64KB RAM,2路CAN,LQFP64和LQFP80两种封装。可靠性高,具备出色的EMC/ESD能力,主要应用于汽车电子和高可靠工业领域。

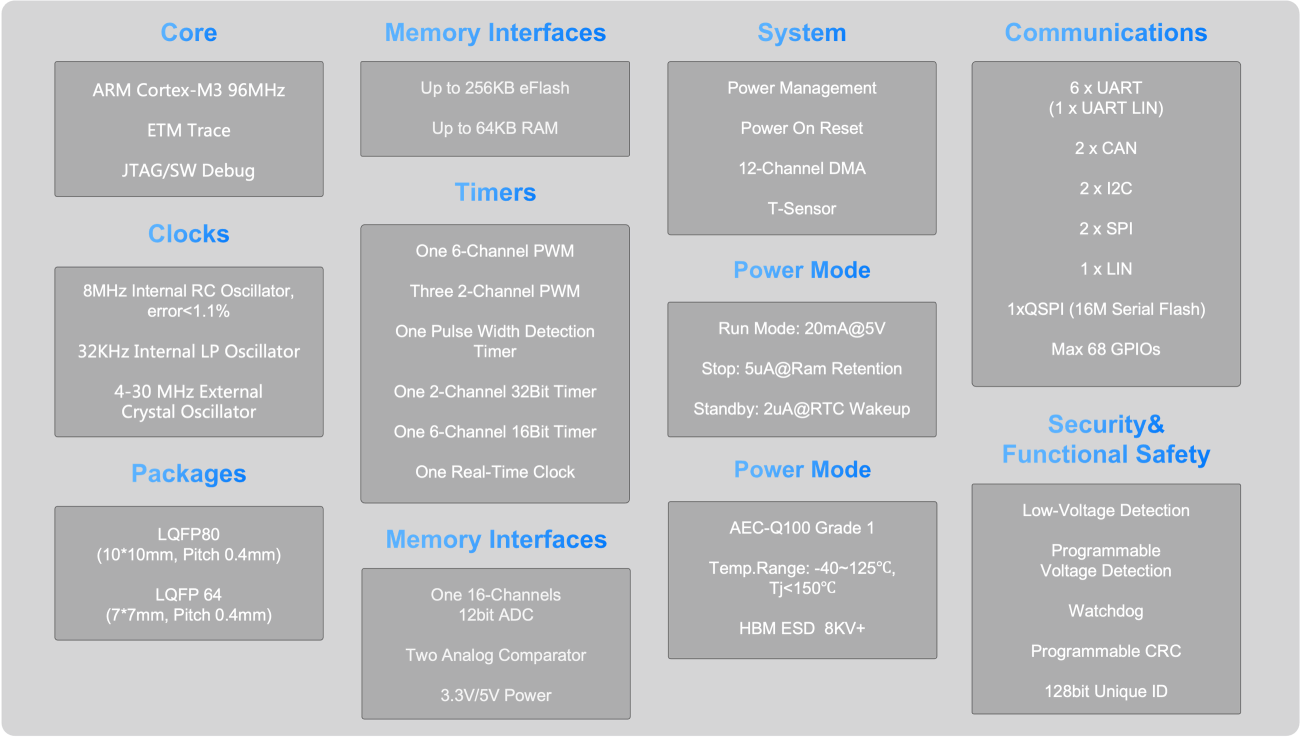

规格框图

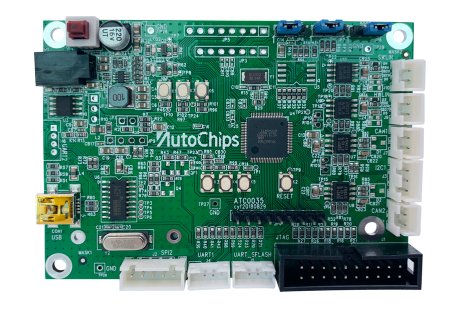

通用开发板
  • 通用开发板
    支持1路LIN收发器电路,最高波特率20Kbps,1路SPI接口电路、1路I2C接口电路;最高支持27个GPIO,1个电位器用于ADC输入以及2路LED用于PWM调试等,支持SWD仿真调试接口,支持USB TO UART 电路,可通过Type-C接口打印LOG。
    • 主控
      AC7811QBGE
    • PCB板供电
      +12V/+5V
    • 支持调试方式
      JTAG/SWD
    • 存储温度
      -40℃~85℃
    • PCB板尺寸
      90mm x 65mm
    • MCU供电
      +3.3V/+5V
    • 调试接口
      Mini-USB
典型应用
  • 车身ECU
    • BCM/DCM
      氛围灯
    • 电动升窗
      车载无线充
    • 电动尾门
      电子换挡器
    • 汽车大灯
      一键启动
    • 尾灯
      仪表/车机
    • 座椅通风加热
      方向盘按键
    • 座椅腰托
      组合开关等
    • 雨量传感器
  • 新能源ECU
    • BMS
    • OBC
    • 电池包热失效传感器
    • 低速报警器
    • 交流充电枪等
  • 汽车热管理ECU
    • 空调控制器
    • 空调控制面板
    • 方向盘加热
    • 座椅通风加热等
  • 智驾ECU
    • 盲区预警系统
      手机控车
    • 360全景
      防盗器
    • 车载DVR
      T-BOX
    • ETC
      PEPS钥匙等
  • 动力底盘ECU
    • 制动防抱死控制器
      冷却风扇控制器
    • 电子手刹控制器
      尿素泵
    • 农用发动机控制器
      摩托车电喷等
    • 低速电动车控制器
    • 冷却水泵控制器
AC781x-资料下载
